Kläranlage
Die auf Gemarkung Neckarsulm errichtete Verbandskläranlage ging 1976 in Betrieb. Die Kläranlage war zunächst auf 90.000 EW ausgelegt und wurde Zug um Zug erweitert, um die Abwässer der zum Verband hinzukommenden Städte und Gemeinden zu reinigen.
Bereits wenige Jahre nach Inbetriebnahme ist die Anlage nicht mehr leistungsfähig genug, um die Abwässer der künftig zum Verband hinzukommenden Gemeinden zu reinigen. Deshalb wurde eine Erweiterung um 30.000 EW auf nun 120.000 EW nötig, die 1984 abgeschlossen wurde. Der nächste Umbau wurde 1993 beendet und brachte eine Erhöhung der Reinigungsleistung von „nur“ 20.000 EW. Das Hauptaugenmerk lag dabei auf der Realisierung der dritten Reinigungsstufe und der chemischen Phosphateliminierung.
Eine große Um- und Ausbauphase wurde 2012 beendet. Aus einer klassischen Belebungsanlage mit 140.000 EW ist eine Großkläranlage mit 200.000 EW mit integrierter Prozesswasserbehandlung und einer thermogestützten, solaren Klärschlammtrocknung geworden. Die Erweiterung wurde mittels SBR Reaktoren erreicht, die eine flexible und intelligente Fahrweise erlauben. Ein zeitgemäßes Energiekonzept wurde realisiert mit neuen Blockheizkraftwerken und einer Wärmepumpe, die Abfallenergien nutzt. Zudem erhöht die neue Verfahrensweise des Schlammkreislaufes die Klärgasausbeute. Ein neues Prozessleitsystem wurde installiert, um die neuen Betriebseinheiten mit der klassischen Belebungsanlage optimal zu verbinden und alle Synergien zu nutzen.
Technische Daten
Die Kläranlage Neckarsulm steht auf einem Betriebsgelände von 47.000 m² und hat eine Ausbaugröße von 200.000 EW. Das gesamte Beckenvolumen der Kläranlage misst rund 50.000 m³.
Der Trockenwetterzufluss beträgt ca. 350 l/s das entspricht rund 30.000 m³/d. Der maximale Zufluss bei Regenwetter beträgt 1.050 l/s. Die Aufenthaltszeit des Abwassers beträgt durchschnittlich bei Trockenwetter 26 Stunden.
Behördlich einzuhaltende Ablaufwerte:
CSB
NH4-N
Nanorg
Pgesamt
Ablaufwerte der Kläranlage Neckarsulm aus dem DWA Leistungsnachweis 2023:
CSB
NH4-N
Nanorg
Pgesamt

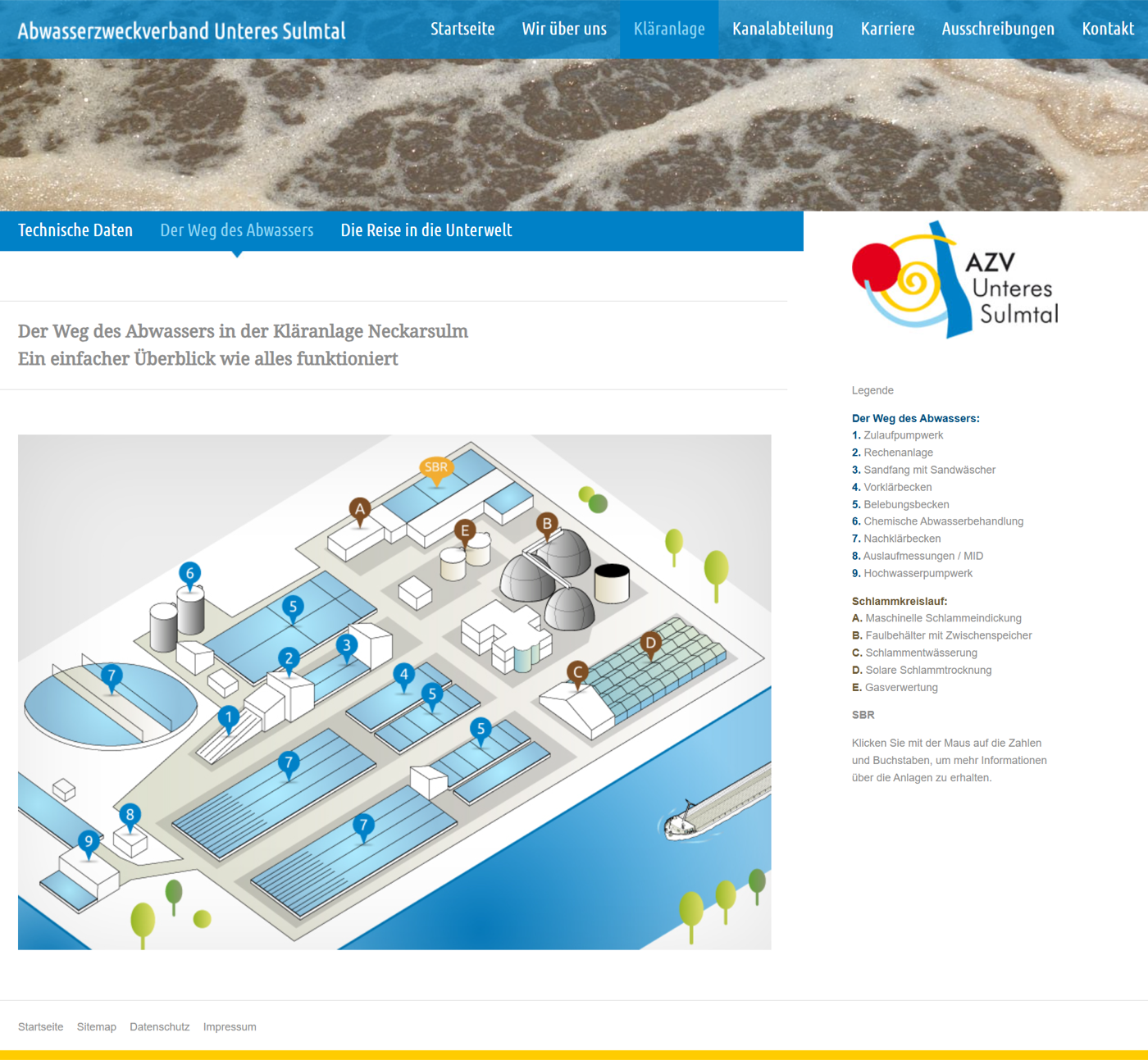

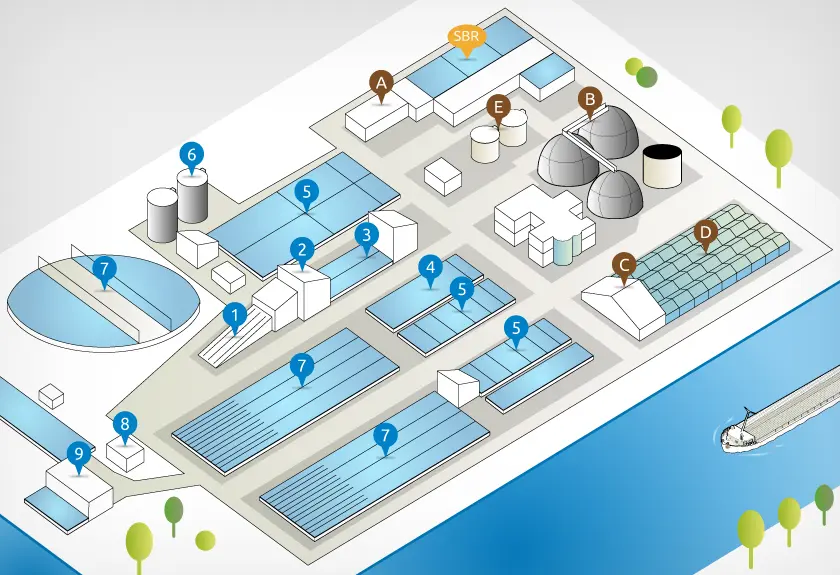

Der Weg des Abwassers
Hier zeigen wir den Weg des Abwassers in der Kläranlage Neckarsulm. Klicken Sie mit der Maus auf die Zahlen und Buchstaben, um mehr Informationen über die Anlagen zu erhalten.
Legende
Der Weg des Abwassers
1. Zulaufpumpwerk
2. Rechenanlage
3. Sandfang mit Sandwäscher
4. Vorklärbecken
5. Belebungsbecken
6. Chemische Abwasserbehandlung
7. Nachklärbecken
8. Auslaufmessungen / MID
9. Hochwasserpumpwerk
Schlammkreislauf
A. Maschinelle Schlammeindickung
B. Faulbehälter mit Zwischenspeicher
C. Schlammentwässerung
D. Solare Schlammtrocknung
E. Gasverwertung
SBR
